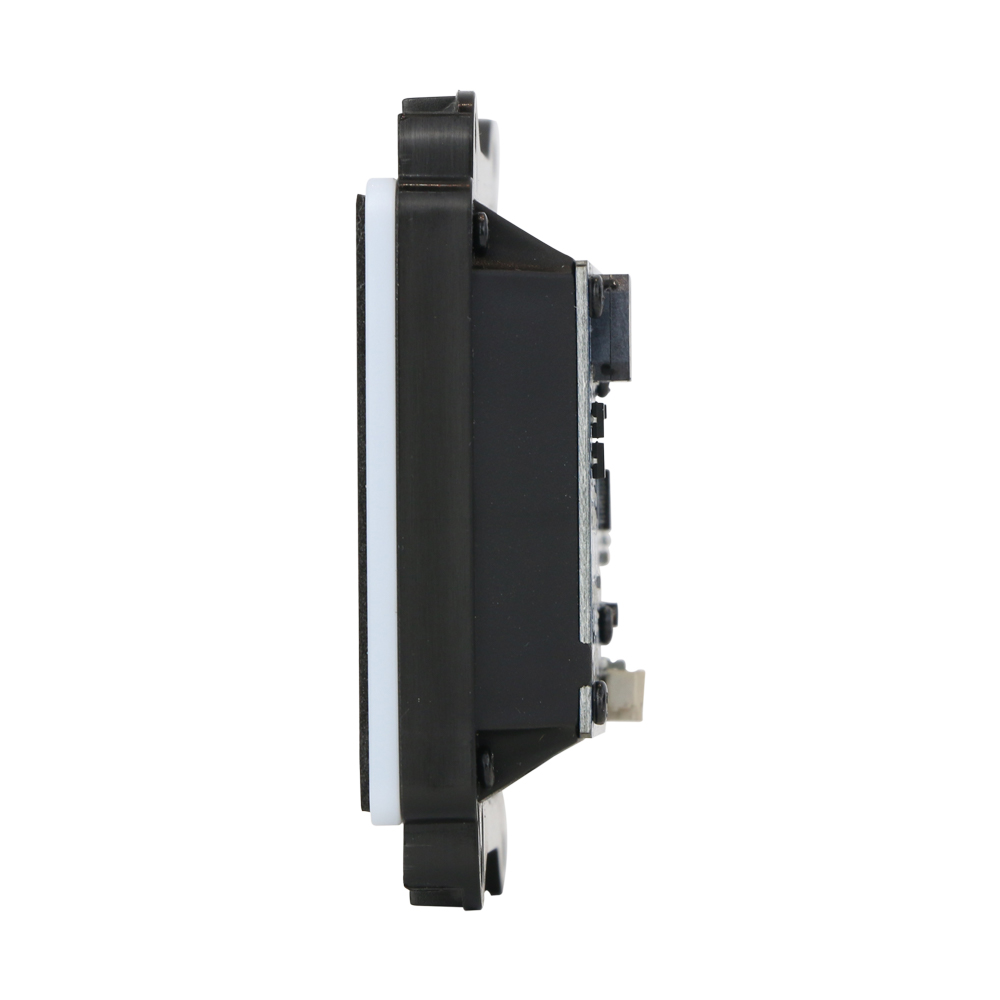

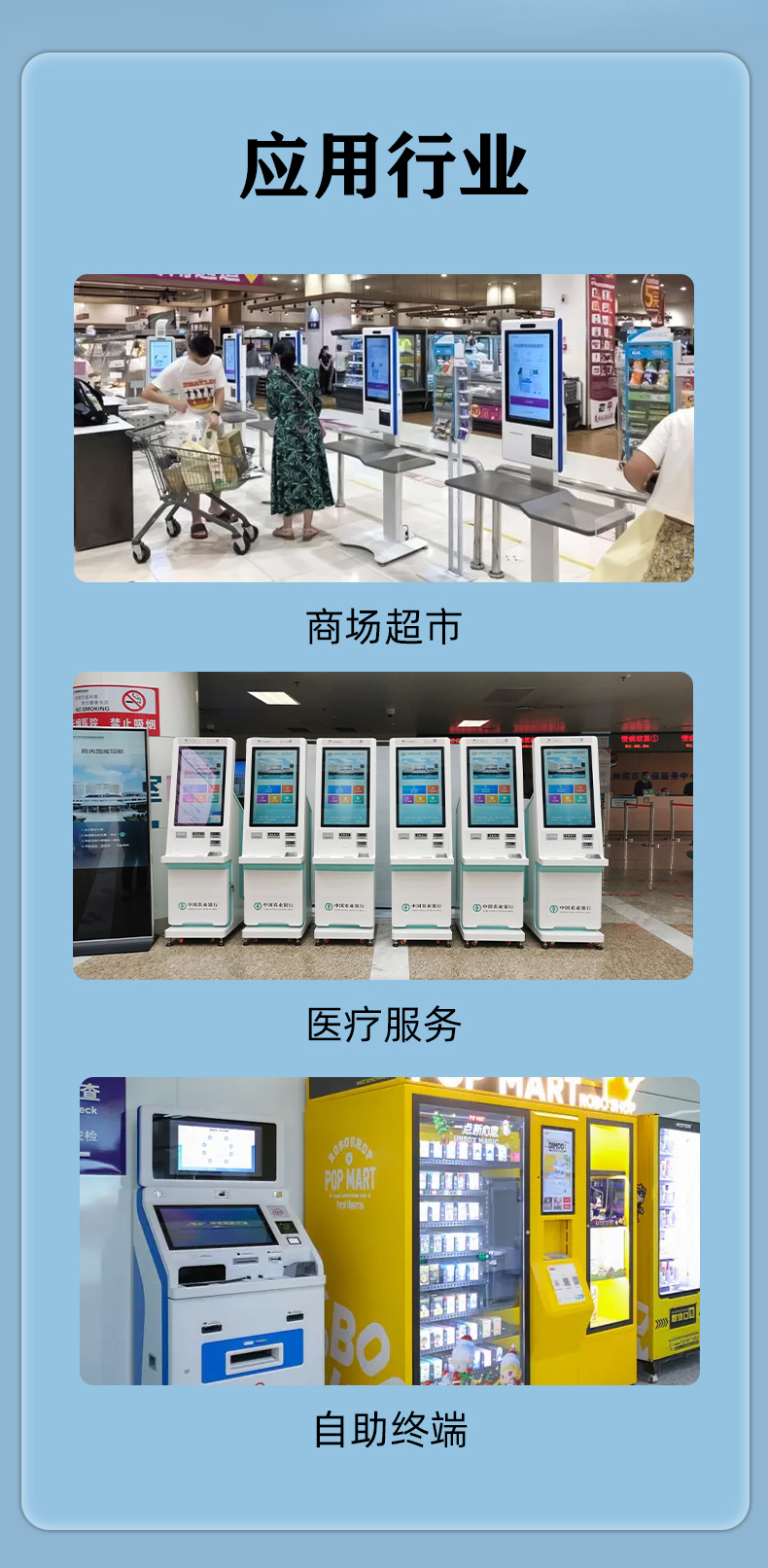

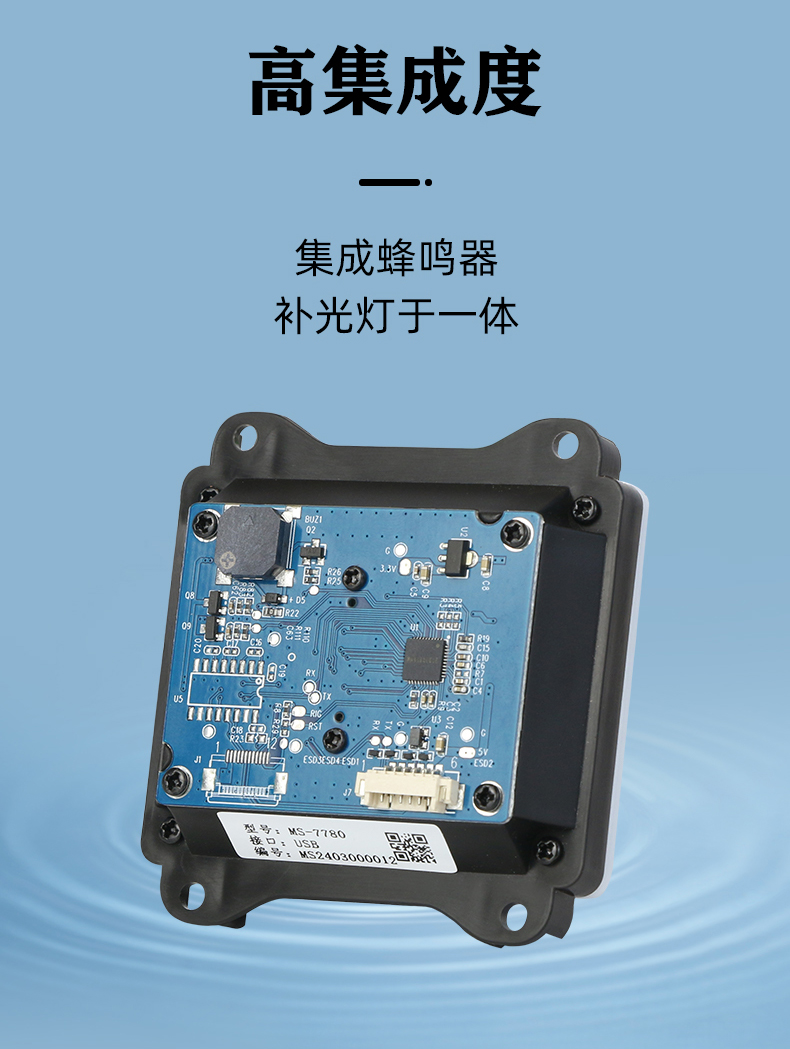

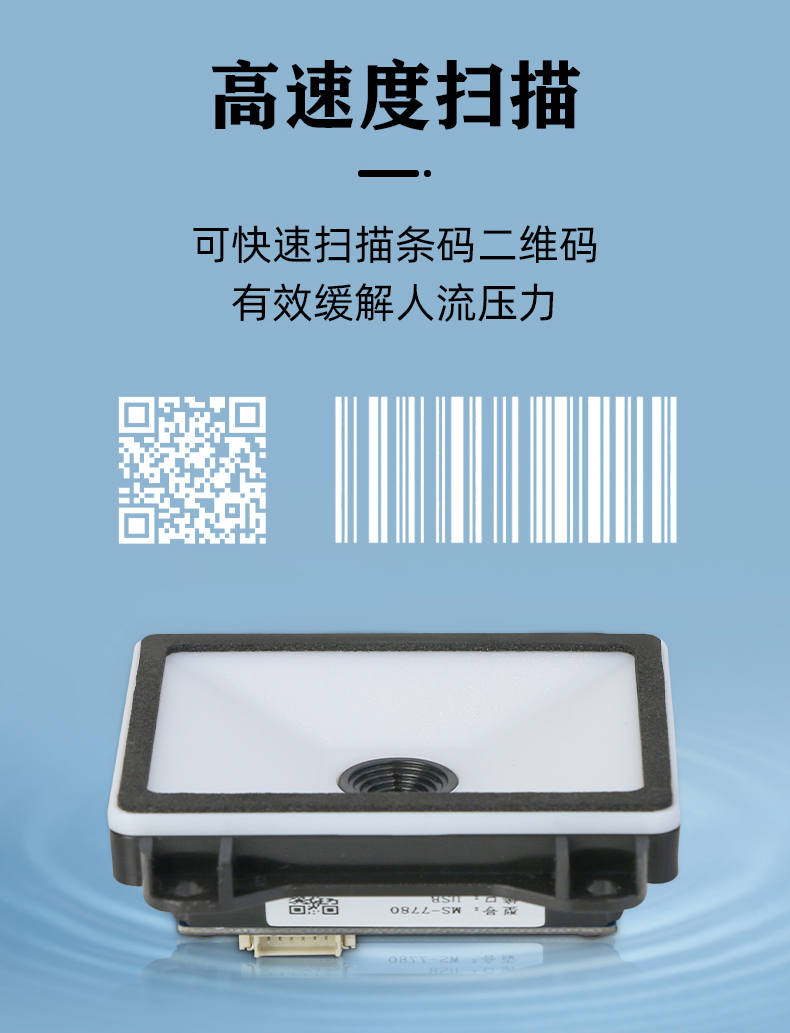

采用自主研發的核心技術，極速響應，支持快速開發和定制需求手機可以貼的更近整機厚度僅 21MM，更方便集成超強電子屏碼解析對高密，低對比度，色彩條碼有較強的解析能力多種接口協議：USB、USB COM、TTL3.3V、等接口；物理接口形態有 12PIN 0.5mmFPC(選配)和6PIN MX1.25 間距端子座 集成蜂鳴器、補光燈、端子于一塊核心板 應用場景： 車載 POS、閘機、門禁、電商自提柜、藥品售賣柜、自助查詢、排隊叫號、金融、醫療、快遞、收銀等自助設備等，對電子屏碼應用場景尤為適合。
| 型號 |

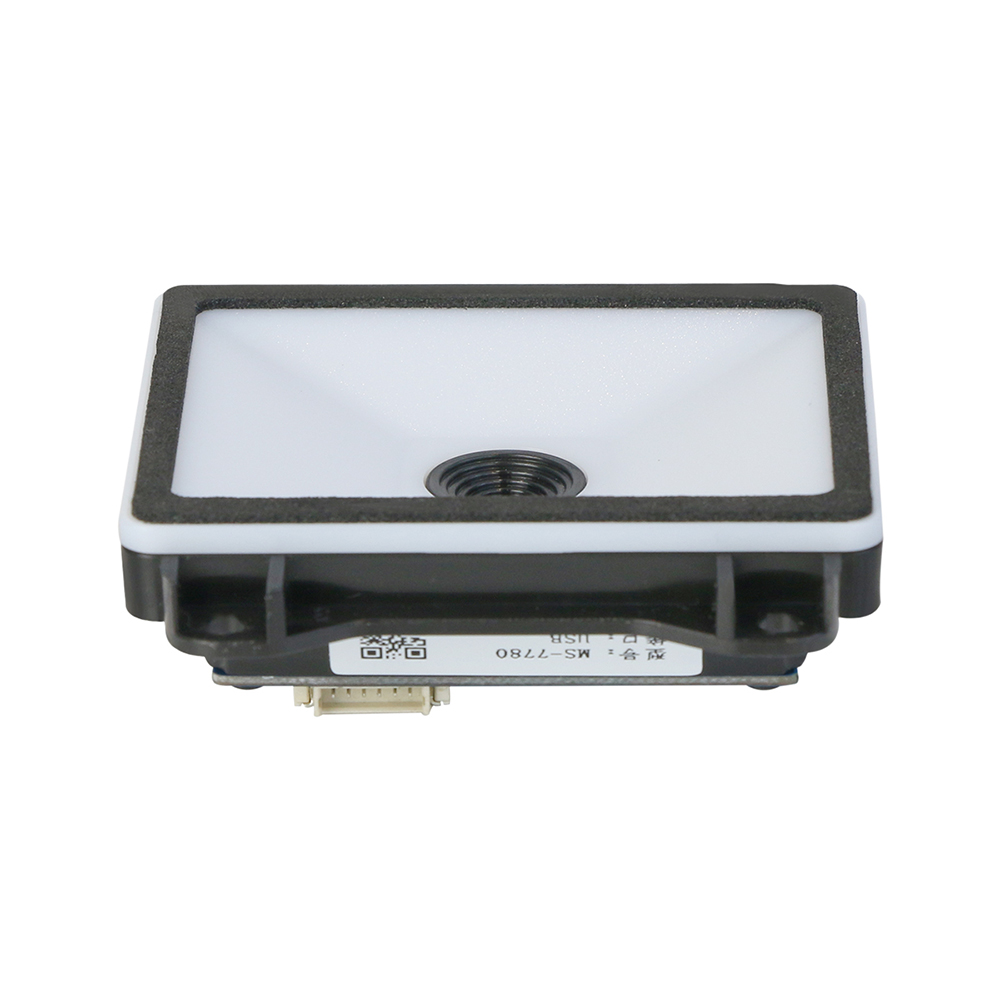

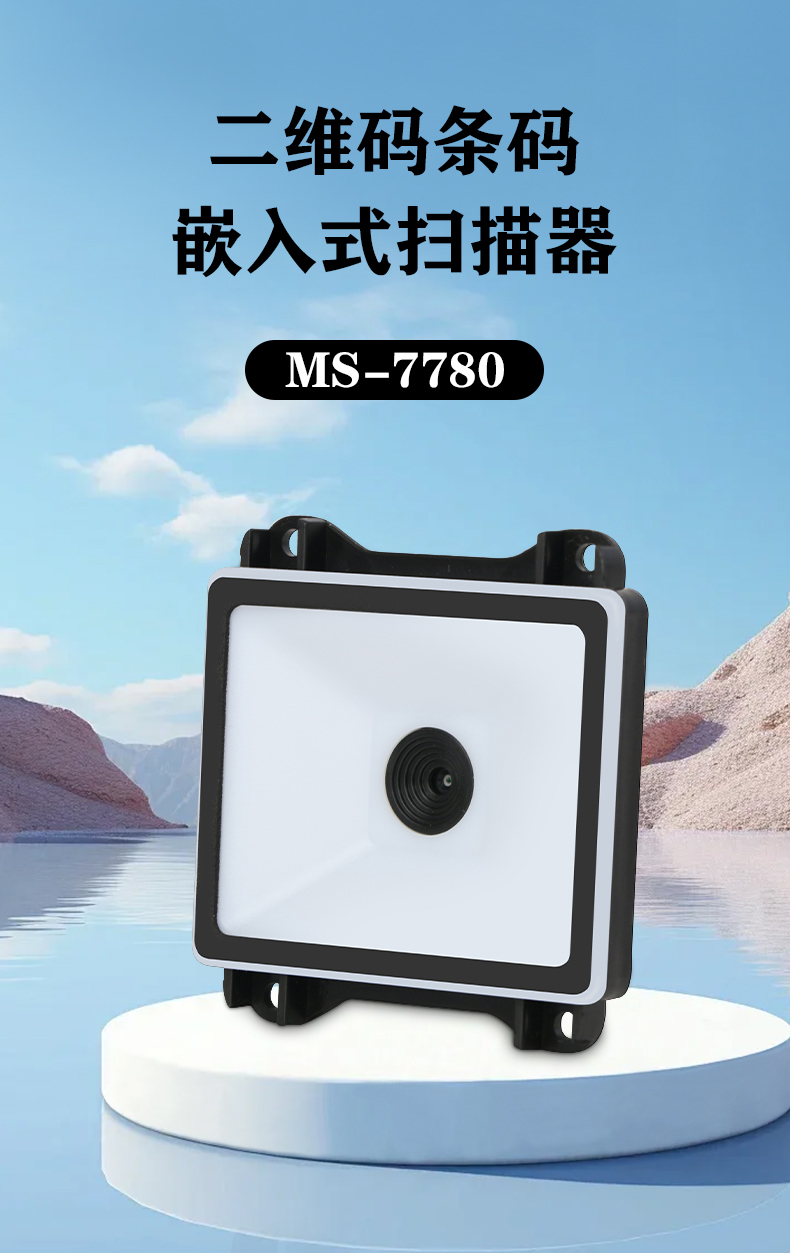

MS-7780 |
||
| 掃描性能 |
圖像傳感器 | 640×480 CMOS |
|
| 照明 | 白光 LED |
||
| 識讀碼制 | 2D | PDF417, Data Matrix, QR Code 等 |
|
| 1D | Interleaved 2 of 5, ISBN, Code 93, Code 11,UCC/EAN-128 GS1 Databar, Matrix 2 of 5, Industrial 2 of 5,Code 128, EAN-13, EAN-8,Code39,Code32,UPC-A,UPC-E,Codabar,MSI-Plessey,GS 1 composite code,等 |
||
| 識讀精度* | ≥5mil |
||
| 典型識讀景深* | Code128 -6mil | 10-60mm |
|
| QR Code -20mil | 5-110mm |
||
| Code39 – 12mil | 15-115mm |
||
| 對比度反差* | ≥20% |
||
| 條碼靈敏度** | 傾斜±50°，偏轉±50°，旋轉 360° |
||

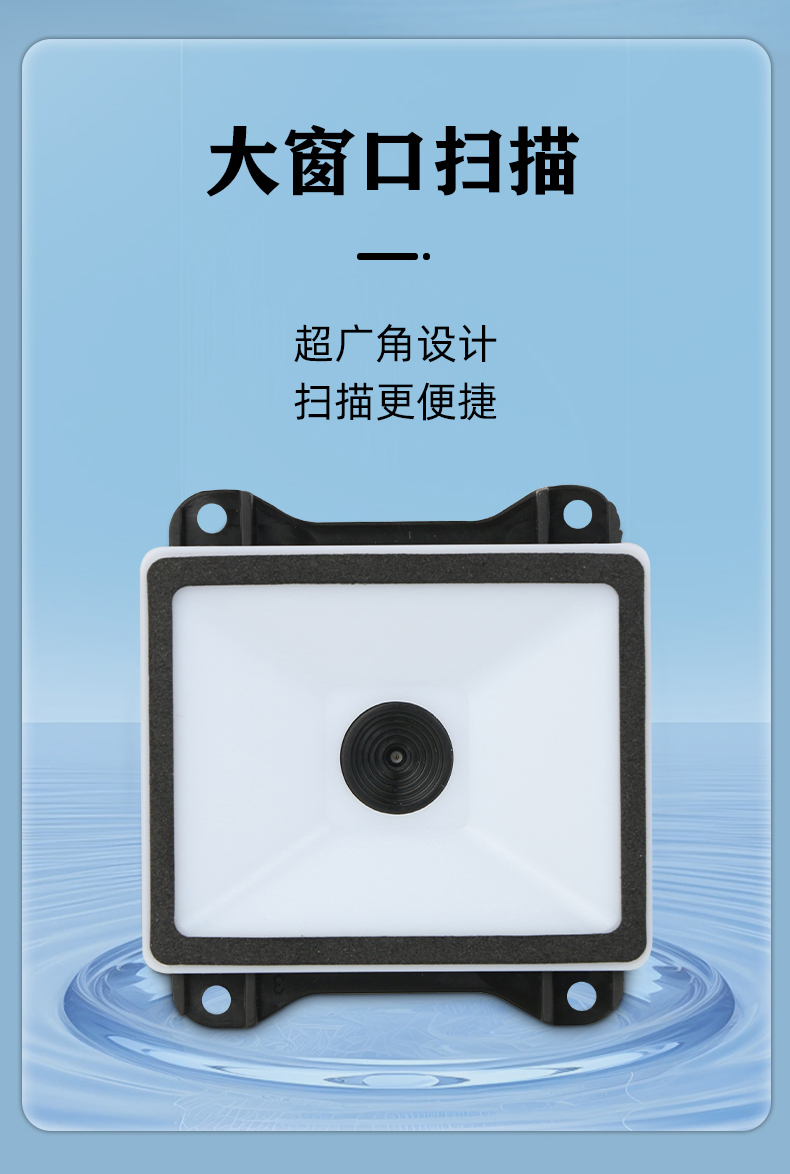

| 視場角度 | 對角 80° |
||
| 運動容差 | ≥0.2m/s |
||
| 機械/電氣參數 |
通訊接口 | USB,USB COM,USB-POS,TTL3.3V |
|

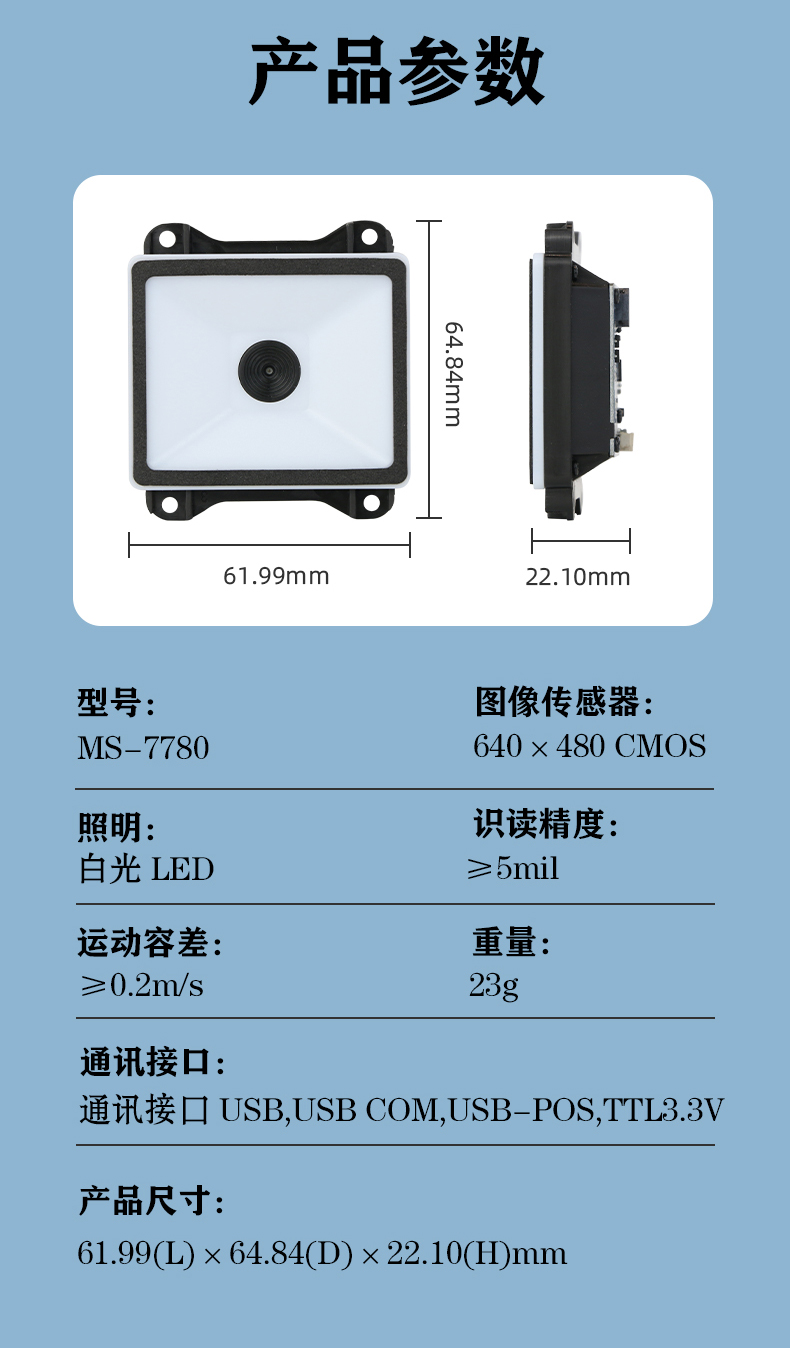

| 外觀尺寸(mm) | 64.8(W)×60.5(D)×21.2(H)mm |
||
| 重量 | 23g |
||
| 工作電壓 | 5v |
||
| 額定電流 | （典型值）小于 190mA（5V 輸入） |
||
| 環境參數 |
工作溫度 | -20℃~+60℃ |
|
| 儲存溫度 | -40℃~+70℃ |
||
| 工作濕度 | 5%~95%（無凝結） |
||
| 環境光照 | 0~100,000LUX |
||
| 抗熱沖擊性能 |
最高溫度 | 60 °C (140 °F) |
|
| 最低溫度 | -20 °C (-4 °F) |
||
| 循環次數 | 30分鐘高溫；30分鐘低溫 |
||
| 周 期 | 24 |
||
| 抗熱沖擊性能 |
振 動 | 2000 G, 0.7 ms, half sinus, 3 axes |
|
| 摔 落 | 可承受1.2米跌落至水泥地面上 |
||
